发表时间 2025-05-27 12:17:45

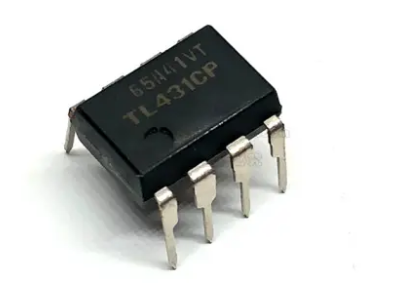

TL431是一种常用的电压基准集成电路，广泛应用于各种电子设备中。其工作原理主要基于一个内部的参考电压源和一个电压调整器。
TL431的工作原理：
内部结构：TL431内部包含一个高精度、低温漂的参考电压源（通常为2.5V）和一个三端可调电压调整器。参考电压源与调整器相互连接，形成一个闭环系统。
工作模式：TL431正常工作时，需要将其两个输出端（阴极K和阳极A）连接至一个外部电阻分压电路，以设置所需的输出电压。当输入电压（VI）施加在阴极K和阳极A之间时，TL431会调整自身的输出电压，使得阴极K和阳极A之间的电压维持在一个恒定值，即2.5V。
电流调节：通过调节外部电阻分压电路的阻值，可以改变流过TL431的电流。当电流增加时，TL431会自动调整其输出电压，以保持阴极K和阳极A之间的电压恒定。这种特性使得TL431在各种应用中具有很高的稳定性和精度。
温度补偿：TL431内部集成了温度补偿电路，可以在一定温度范围内保持输出电压的稳定。这使得TL431在不同环境温度下都能提供高精度的电压基准。
TL431的工作原理主要是通过内部的参考电压源和电压调整器，以及外部电阻分压电路的配合，实现对输出电压的精确控制和调节。其高精度、低温度漂移和良好的稳定性使其在各种电子设备中得到广泛应用。
